光耦隔离继电器驱动模块原理图、PCB

介绍:

信号线通过控制光耦来控制继电器开合,且信号线与强电端隔离;可以通过开关选择高电平触发或低电平触发。该模块默认为5v,若想使用9v、12v、24v等电压需要将继电器换成对应电压的继电器,LED串联的电阻最好也换大一点的。

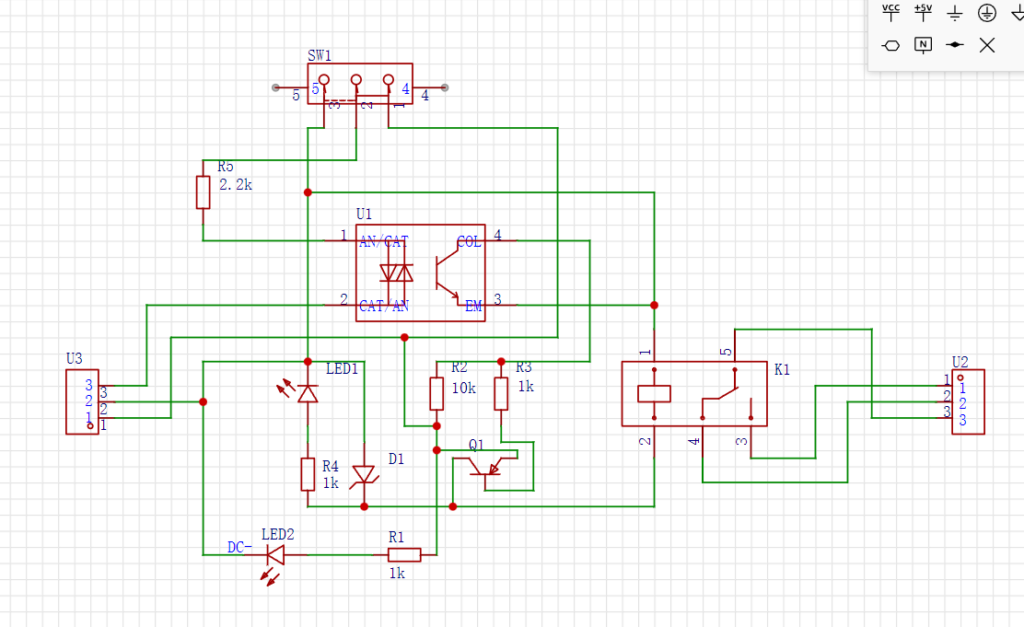

原理图:

(新手画图,大佬勿喷)

光耦隔离继电器驱动模块原理图、PCB

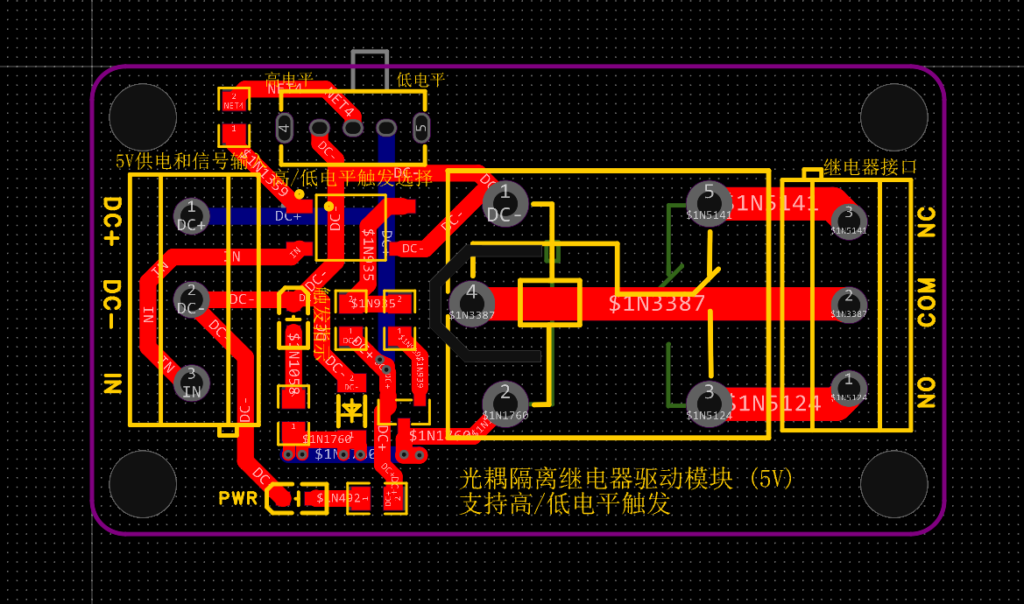

PCB图:

光耦隔离继电器驱动模块原理图、PCB

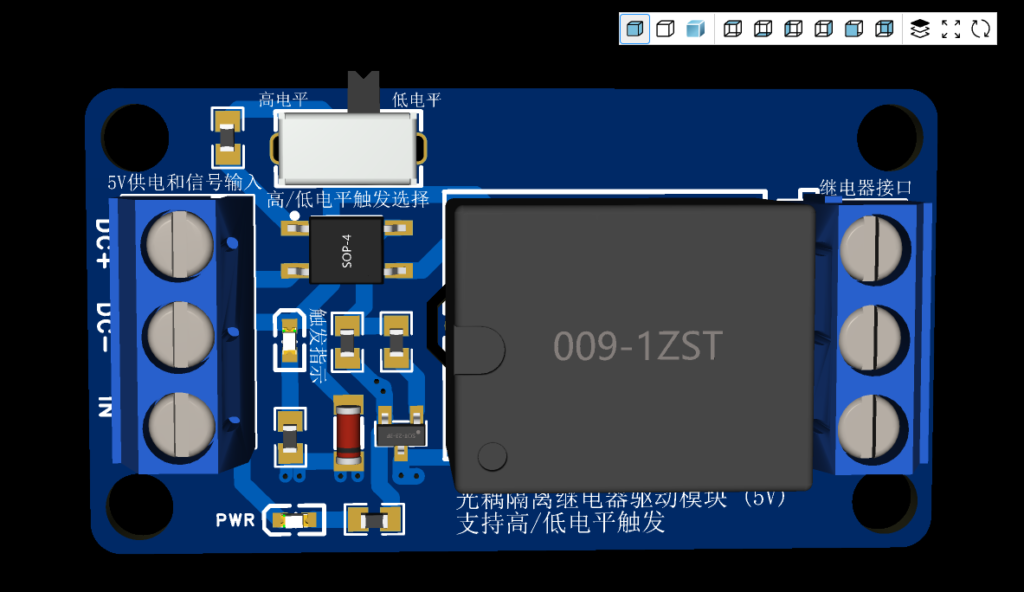

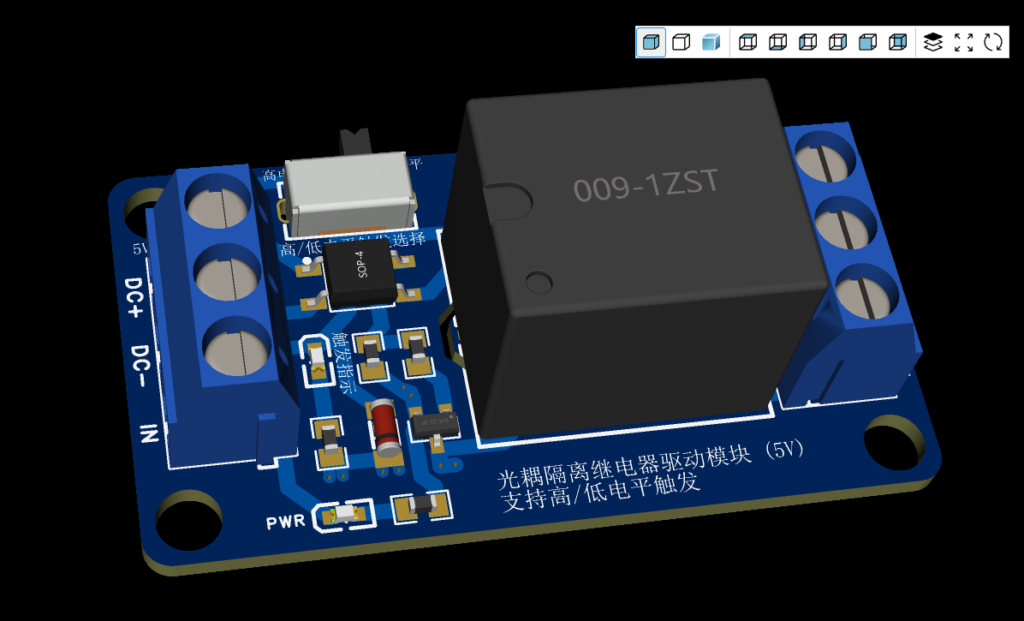

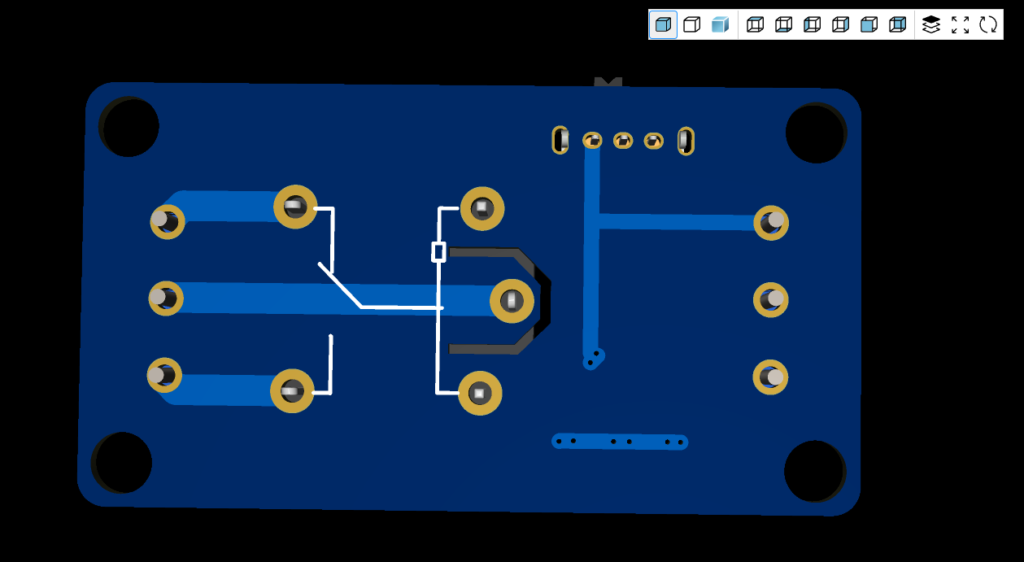

3D模拟图:

光耦隔离继电器驱动模块原理图、PCB
光耦隔离继电器驱动模块原理图、PCB
光耦隔离继电器驱动模块原理图、PCB

打包文件下载链接:https://cloud.fune.fun/s/kTxgbtJTHsw 提取码:663002

AltiumDesigner用户请下载”Altium_光耦隔离继电器驱动模块“;立创EDA专业版请下载”ProProject_光耦隔离继电器驱动模块“,在eda主页使用“导入专业版”选项来导入工程。


Powered By 立创EDA
