玩单片机最开心的事，莫过于第一次点亮LED。
popgeek
前言：
余见学长毕业，随身之物皆弃之；不忍其靡，遂同室友一起捡垃圾。鄙人有幸捡到一个STM32单片机，芯片为STM32F03RCT6，上面还有个2.4寸的TFT屏幕。
本文写的很水、很没有技术含量，很多名词术语、知识可能都是错误的，因为我也只是刚会点亮LED，并不是老鸟，若文章有错误请直接指出，我会及时改正。
一、开发环境、资料：
开发板：未知（板子上没有刻任何型号信息）
核心芯片： STM32F103RCT6
软件环境：Keil4
STM32F10x系列启动文件：下载链接：https://cloud.fune.fun/s/jV5BuJ1HqLE 提取码:846325
Keil4工程模板下载：链接：https://cloud.fune.fun/s/DDQBjixNZap 提取码:516534
二、分析电路原理
1、分析LED接口

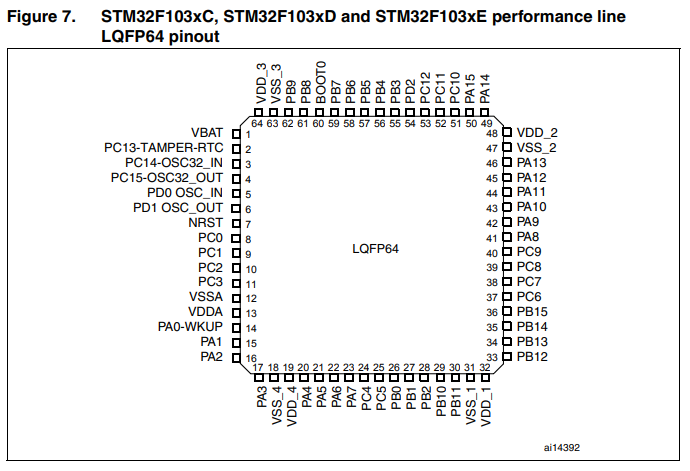

因为不知道板子型号，所以不知道LED灯等模块对应的接口，只能迎着光看电路板走线。这个STM32板子的LED1接在PC0接口上（不是所有的板子都是这样接线的，详情请参阅自己电路板的说明文件），LED2接在PC1接口上。所以我们控制PC0、PC1这两个接口，就能控制LED1、2的亮灭。
同理，如果你需要控制其他的设备，只要控制对应的接口即可；例如：假如蜂鸣器接在PA3接口上，那么控制PA3接口，就能控制蜂鸣器、继电器接在PB9接口上，那么控制PB9接口，就可以控制继电器的开合。
2、分析PC0、PC1接口
经查资料得知，若要控制PC0、PC1接口，需要先打开GPIO端口C的时钟。
同理，如果你要控制PB1接口，那就需要先打开GPIO端口B的时钟；要控制PA1，就打开GPIO.A的时钟
打开GPIO端口C后，就可以继续控制PC0、PC1接口了；根据资料显示，控制Pin_0就能打开PC0接口。
小结：如果要控制PC0接口，就控制GPIO端口C的Pin_0； 如果要控制PC1接口，就控制GPIO端口C的Pin_1
二、编写程序
因为库函数较为简单，所以程序是通过库函数来控制接口，如果你想通过寄存器或位操作来控制接口，请参考【B站视频教程】，或者等我更新[咕咕咕]
1、创建项目

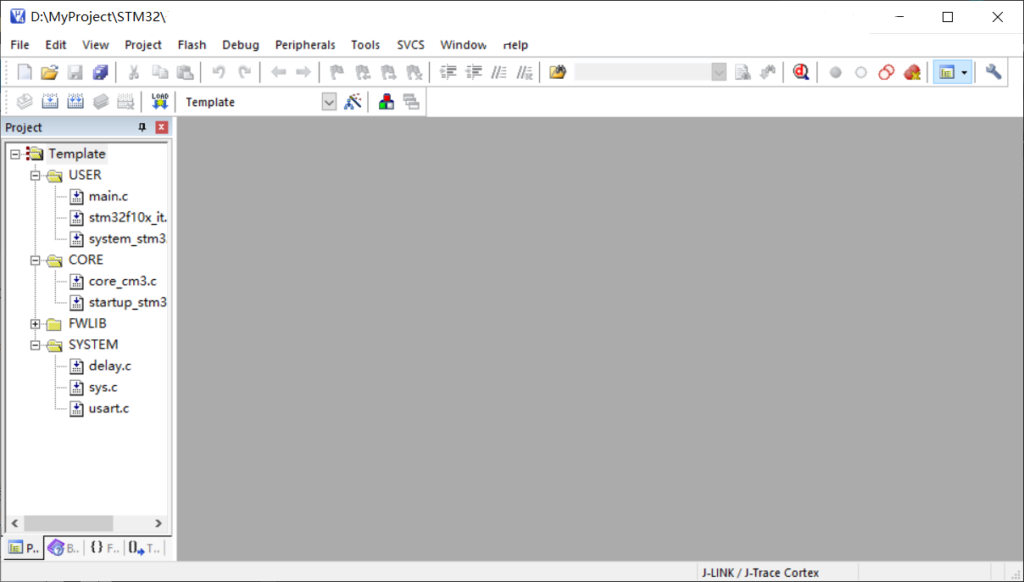

Keil4软件安装后，解压“实验0 Template工程模板.zip”，进入USER文件夹，双击打开“Template.uv2”，打开后软件为下图所示：

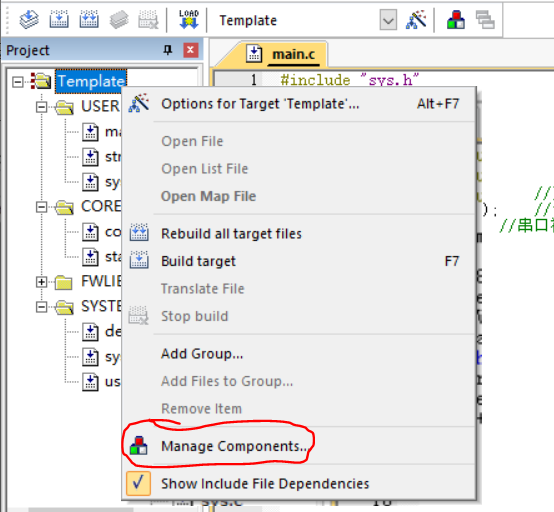

右键Template文件夹，选择Manage Components… ；图：

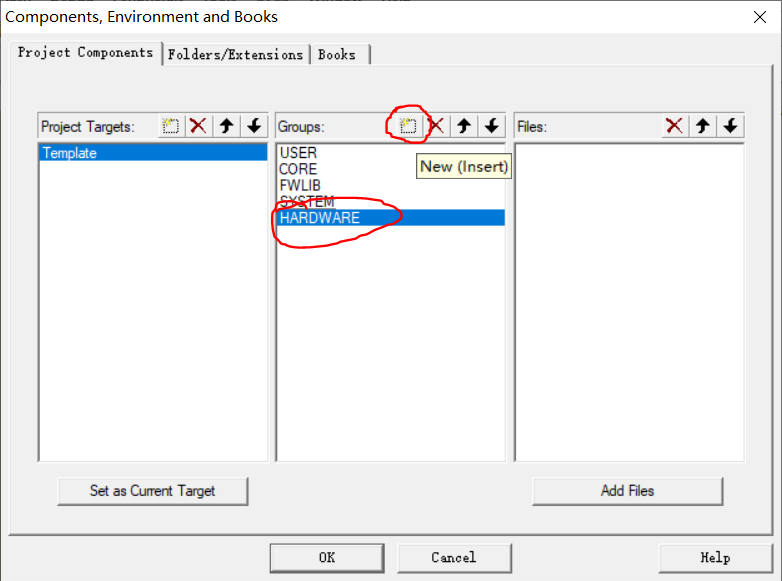

点击红圈处的按钮，新增一行，填入HARDWARE，并点击OK。图：

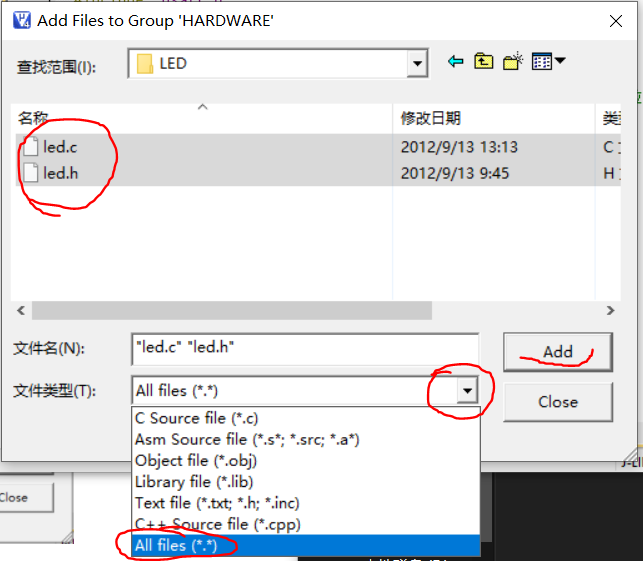

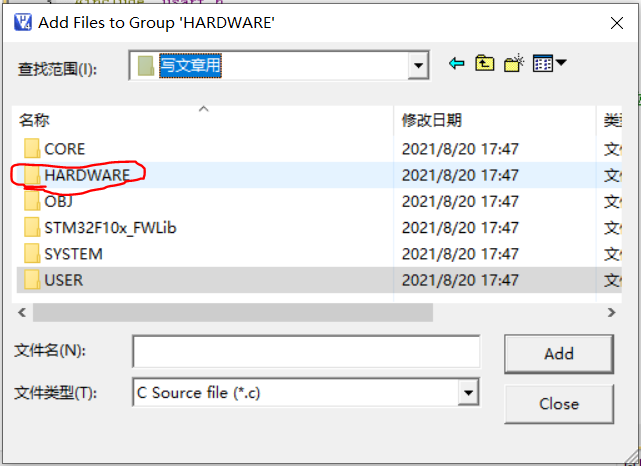

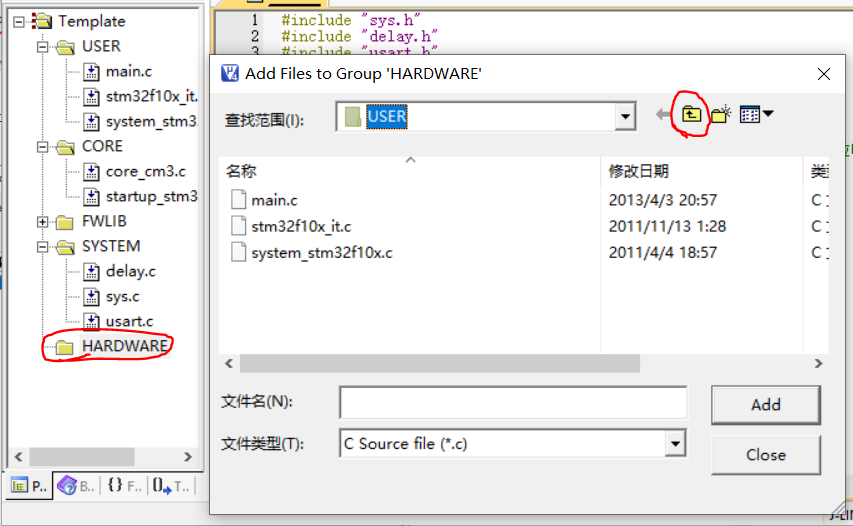

双击HARDWARE，在弹出的窗口中点击上一层目录按钮，再进入HARDWARE-LED，文件类型选择所有文件，选中led.c和led.h，并点击Add添加，图：
添加完成后，左边的HARDWARE中会出现led.c和led.h两个文件。
2、Ctrl C + Ctrl V
分别双击打开并编辑main.c、led.c、led.h三个文件：
main.c文件删除原来内容并填入下面内容：
#include "stm32f10x.h" //STM32启动文件
#include "sys.h" //打开LED0端口需要sys.h头文件
#include "led.h" //LED初始化需要led.h头文件
int main(void)
{
LED_Init(); //LED端口初始化
while(1){ //循环
LED0=0; //打开LED0所在的端口
}
}
led.c文件删除原来内容并填入以下内容：
#include "led.h"
void LED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure; //声明一个结构体
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); //打开PC端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //LED0-->PC.0 端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //设置端口为推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置IO口速度为50MHz
GPIO_Init(GPIOC, &GPIO_InitStructure); //根据设定参数初始化GPIOC.0
GPIO_SetBits(GPIOC,GPIO_Pin_0); //PC.0 输出高
}
led.h文件删除原来内容并填入以下内容：
#ifndef __LED_H
#define __LED_H
#include "sys.h" //控制输出端口需要sys.h头文件
#define LED0 PCout(0) // 定义LED0 PC0
void LED_Init(void); //初始化
#endif
- 注意1：每个文件最后一行都要加一个新的换行，不然编译时会有一个Warning。
- 注意2：我的板子LED1的控制接口是PC0，如果你的板子和我的板子接口不一样，那么请把对应的PC0替换成你板子上的LED接口。例如，你的板子的LED接在PA8上，那么就需要把led.c文件中原本的GPIOC替换成GPIOA、Pin_0替换成Pin_8。
3、编译并输出hex文件

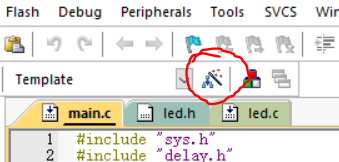

编译前需要在目标选项中配置编译目录及hex输出；图：

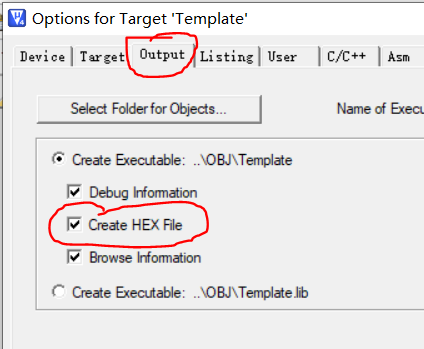

首先选择Output选项卡，勾选Create HEX File；图：

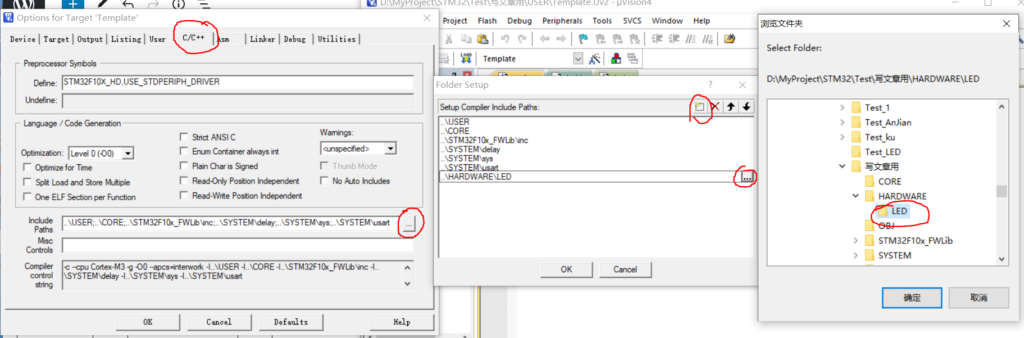

再选择C/C++选项卡，添加文件夹，添加HARDWARE-LED文件夹；图：
全部做好后就可以编译了；图：

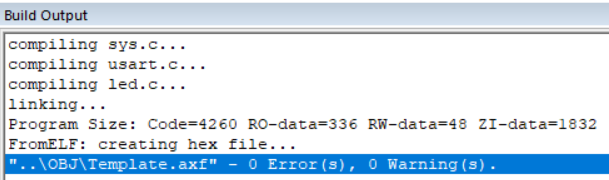

不出意外，就能成功编译；图：

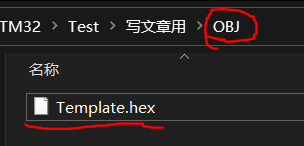

接下来进入OBJ文件夹，会有Template.hex文件生成；图：
4、写入单片机
我的STM32单片机有一键下载功能，插上USB线就能下载程序，无需再插线及使用仿真器下载。

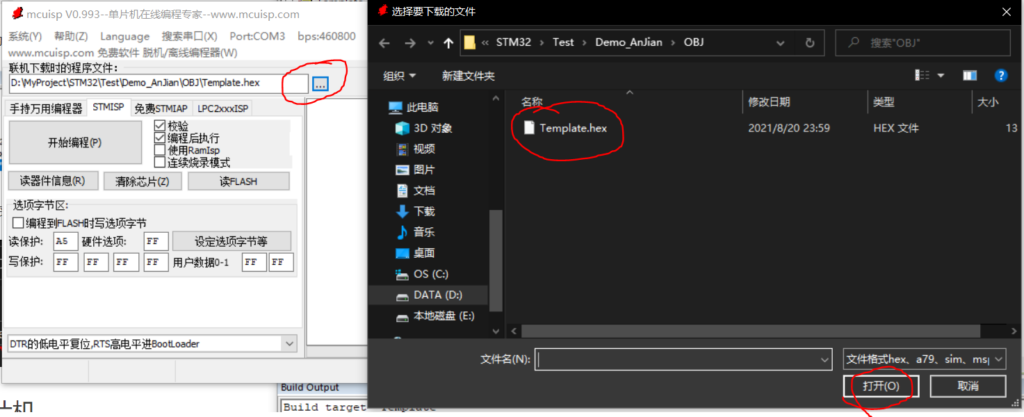

打开mcuisp，选择刚刚生成的hex文件；图：

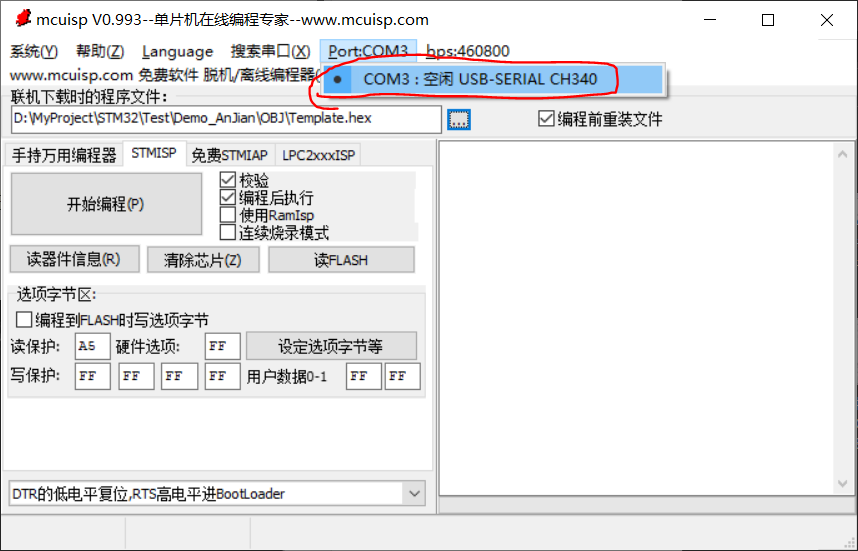

将STM32板子插上电脑USB，打开板子开关，在mcuisp中选择板子对应的端口。图：

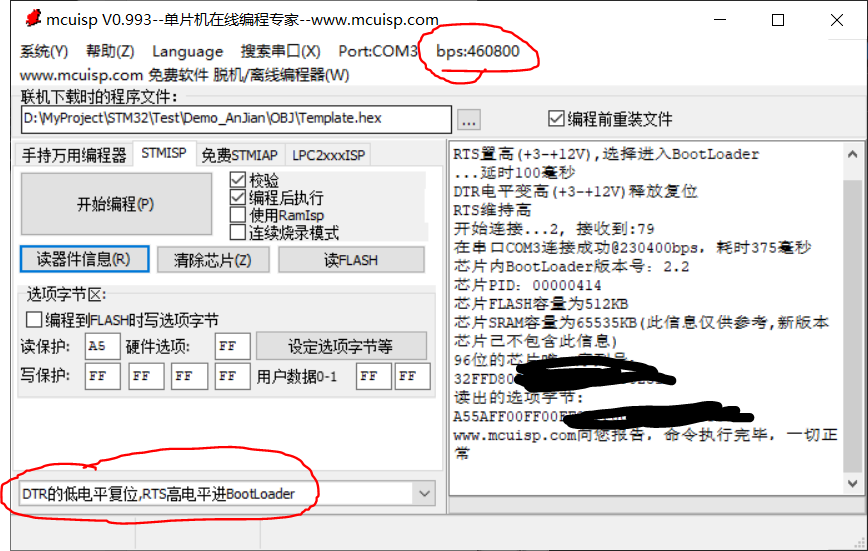

将mcuisp一键下载器软件设置为和下面图示红线处相同，然后可以点击读器件信息，可以读取到STM32板子的信息。
点击开始编程，几秒钟后软件就会下载完毕，不出意外，板子上面的LED1已经亮了；如果灯没亮，就按一下板子上的Reset按键；如果再没亮，那应该是上面的步骤做错了。
三、成果展示

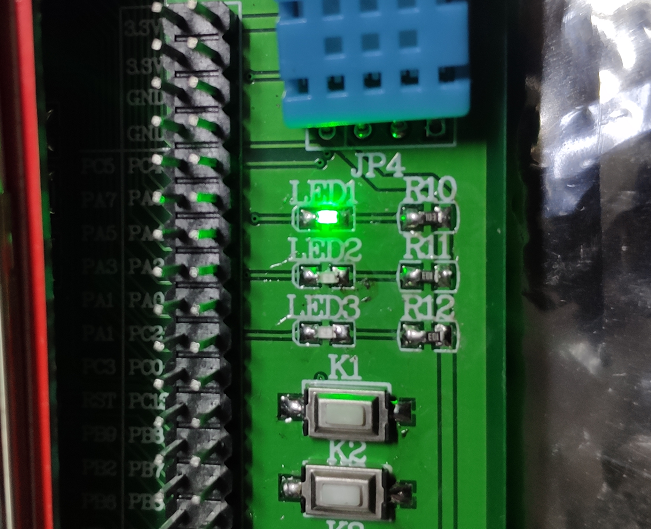

按照上面的程序，LED1会常亮：
再来高级一点，让灯闪起来！
附上闪灯代码：
main.c文件代码：
#include "stm32f10x.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
int main(void)
{
delay_init(); //延时函数初始化
LED_Init(); //LED端口初始化
while(1){ //循环
LED0=0; //点亮LED1
delay_ms(500); //延时500ms
LED1=0; //点亮LED2
delay_ms(500);
LED0=!LED0; //关闭LED1
delay_ms(500);
LED1=!LED1;
delay_ms(500);
LED0=!LED0;
}
}
led.c文件代码：
#include "led.h"
//初始化PC0和PC1为输出口.并使能这两个口的时钟
//LED IO初始化
void LED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); //使能PC端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //LED0-->PC.0 端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //设置端口为推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置IO口速度为50MHz
GPIO_Init(GPIOC, &GPIO_InitStructure); //根据设定参数初始化GPIOC.0
GPIO_SetBits(GPIOC,GPIO_Pin_0); //PC.0 输出高
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1; //LED1-->PC.1 端口配置, 推挽输出
GPIO_Init(GPIOC, &GPIO_InitStructure); //设置为推挽输出 ，IO口速度为50MHz
GPIO_SetBits(GPIOC,GPIO_Pin_1); //PC.1 输出高
}
led.h文件代码：
#ifndef __LED_H
#define __LED_H
#include "sys.h"
#define LED0 PCout(0)// 定义LED0 PC0
#define LED1 PCout(1)// 定义LED1 PC1
void LED_Init(void);//初始化
#endif
